     全自動濾水器，工業全自動濾水器二級水電站投用常見問題與處理措施。連云港市宏琦電力輔機有限公司針對二級水電站機變技術供水系統的組成、供水用戶與取水方式，總結分析了機組投產以來技術供水工業全自動濾水器常見問題及其處理措施與后期技術改進，制定了技術供水系統日常巡檢、維護的注意事項。豐富了運行人員的工作維護經驗，加深了對機變技術供水系統的掌握程度，提高了個人的技術業水平。
     二級水電站位于四川省三縣交界處，總裝機容量4800MW,單機容量600MW,額定水頭288m,多年平均發電量242.3億kW/h,是雅礱江流域水頭高、裝機規模大的引水式電站。由于二級水電站在系統中的重要地位，這就要求電站內所有設備均能安全、穩定可靠，其中由于機組并網運行，導致機組各固定軸承溫度較高，為了降低軸承溫度，基本上采用透平油吸收軸瓦溫度，再用冷卻水吸收熱油溫度的原理降低各軸承溫度，軸瓦溫度較高直接可能導致燒瓦，保護動作跳閘停機，從而看出機組的冷卻系統具有舉足若輕的地位，二級電站則為每臺機組設置了單獨的技術供水系統。
1工業全自動濾水器技術供水系統
1.1全自動濾水器，工業全自動濾水器技術供水系統組成
     二級電站機組和主變的供水采用單元供水系統，每臺機組和主變設置一個供水單元。兩個相鄰的單元供水之間設互為備用的聯絡管，聯絡閥位于單號機組技術供水泵房。技術供水系統采用從尾水管取水、水泵加壓供水方式，每個供水單元設置2臺供水泵，一臺工作，一臺備用。機組技術供水系統主要由技術供水泵、工業全自動濾水器、閥門、監測和測量裝置、管網等組成。每臺技術供水泵單獨設有取水管路，每臺水泵出口均設置1臺全自動工業全自動濾水器，1號技術供水泵設有備用工業全自動濾水器，正常狀態下備用工業全自動濾水器進出水閥與排污閥均在關閉狀態，在技術供水系統緊急情況下才開啟備用工業全自動濾水器。每臺機組工業全自動濾水器設有排污總管，排水至本機組尾水管內。
     技術供水工業全自動濾水器均設置有工業全自動濾水器控制柜，主要由電控柜、減速電機、電動排污閥、差壓開關組成。工業全自動濾水器電控柜由施耐德twd型PLC控制[1]。具有遠方與現地控制方式，排污模式分為定時排污、差壓排污、手動排污三種，正常情況下為現地／定時排污，汛期時工業全自動濾水器排污周期為1440min,枯期時排污周期為180min,排污時長30s。
1.2取水方式
     在水電廠技術供水系統取水方式通常有：壩前取水、尾水取水、壓力鋼管或蝸殼取水等。二級電站所在河流為清水河流，采用了尾水取水的方式。從尾水取水后經離心水泵加壓后送至用戶。所有用戶將用水通過機組排水總管排至尾水管內。三臺公用工業全自動濾水器水源分別取自1、2、8號機組尾水閘門后。全廠組合空調水排至1、3號尾水管內，排水閥位于冷凍泵房內。
1.3供水用戶
     機組技術供水泵供水用戶：發電機上、下導軸承、空冷器、推力軸承外循環裝置、水導軸承冷卻用水、主軸自然補氣密封潤滑用水和主變冷卻用水。主變空載技術供水泵用戶：主變空載（冷卻器）。技術供水主要作用：用作冷卻、密封、潤滑。
     公用供水總管用戶：消防及生活、組合空調用水。
     為了防止主變空載時，主變空載泵提供的冷卻水流向機組技術供水系統，在技術供水系統與主變空載冷卻水系統設有逆止閥。當機組技術供水泵運行時可向主變提供冷卻水，當主變空載泵運行時，主變空載泵為主變提供冷卻水。
2技術供水工業全自動濾水器常見問題與處理措施
2.1技術供水工業全自動濾水器常見問題
二級機組至發電投產以來，技術供水工業全自動濾水器主要出現了以下幾種問題：
     1)全自動濾水器，工業全自動濾水器濾筒堵塞；
     2)工業全自動濾水器進口逆止閥閥芯脫落；
     3)工業全自動濾水器排污電機主軸斷裂；
     4)工業全自動濾水器排污口密封套及彈簧機構脫落；
     5)工業全自動濾水器濾筒把緊螺桿及固定壓塊脫落；
     6)全自動濾水器，工業全自動濾水器齒盤探頭未對準，電動機持續動作；
     7)工業全自動濾水器出口有負流量顯示；
     8)工業全自動濾水器差壓報警，流量降低；
     9)工業全自動濾水器軸封漏水；
     10)工業全自動濾水器濾筒松動，存在異音。
2.2全自動濾水器，工業全自動濾水器常見問題說明及處理措施
     1)全自動濾水器，工業全自動濾水器濾筒堵塞。2023年3月以來，二級水電站頻發水導瓦溫、推力瓦溫、油溫等溫度報警。經分析，冷卻水中雜質進入各部冷卻器形成堵塞，影響冷卻效果，導致瓦溫、油溫升高。討論決定通過提高工業全自動濾水器過濾精度來改善冷卻水水質，從而提高冷卻效率。
     一階段更換：2023年5月4日至5月28日期間，先后將兩臺機組4臺技術供水工業全自動濾水器過濾精度由原設計3mm更換為2mm,并將自動排污時間由2880min調整為180min。經驗證，2mm精度濾筒較3mm精度濾筒起到更好的過濾效果。但伴隨汛期下泄流量增大，水質進一步變差，2mm精度濾筒仍無法滿足過濾要求，水導、推力瓦溫仍居高不下，手動啟泵沖污頻率仍較高。
     二階段更換：2023年6月6日至7月27日期間，先后將2號機和1號機的2號技術供水工業全自動濾水器濾筒由2mm精度“沖孔網”濾筒更換為0.5mm精度“楔形”濾筒，并將自動排污時間由180min調整為120min。經驗證，0.5mm精度濾筒過濾效果明顯優于2mm精度濾筒，延緩了機組溫度上升的報警頻次。但從水質觀察，河沙成為主要堵塞物，為防止河沙進入水導、推力冷卻器造成堵塞，考慮繼續提高工業全自動濾水器濾筒精度。
     三階段更換：2023年7月28日將2號機組1號技術供水工業全自動濾水器濾筒從2mm精度“沖孔網”濾筒更換為0.3mm精度“楔形”濾筒，將自動排污時間由120min調整為60min,并將該泵切至主用，以觀察運行效果。目前評估結論如下：
     ①技術供水全自動濾水器，工業全自動濾水器0.3mm精度濾筒過濾效果優于0.5mm精度濾筒；
     ②0.3mm精度濾筒在運行中堵塞速度較快，約45min即可形成影響流量的堵塞量；
     ③0.3mm精度濾筒排污效果尚可，但目前排污頻率無法滿足要求，若能及時排污，對技術供水流量、壓力無較大影響。
     2)工業全自動濾水器排污口密封套及彈簧機構脫落。2023年7月27日，“臨檢工作：清洗2號機2號技術供水工業全自動濾水器濾筒”工作中，拆除濾筒檢查發現排污口密封套和壓縮彈簧已損壞，導致工業全自動濾水器無法正常排污。

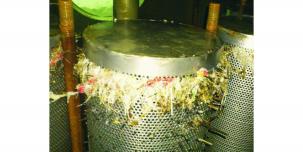

圖12號機組2號工業全自動濾水器2mm精度濾筒
運行9d后的堵塞情況

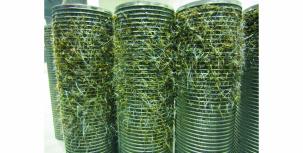

圖22號機組2號工業全自動濾水器0.5mm精度濾筒
運行6d后的堵塞情況

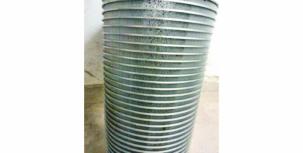

圖32號機組1號工業全自動濾水器0.3mm濾筒
運行1d后的堵塞情況
采取措施為更換新的密封套和彈簧，建議后續采購相應備品備件。
圖4排污口密封套及彈簧
     3)全自動濾水器，工業全自動濾水器濾筒把緊螺桿及固定壓塊脫落。2023年8月3日，“臨檢工作：清洗2號機組1號技術供水工業全自動濾水器濾筒”工作中，打開2號機組1號技術供水工業全自動濾水器上腔觀察孔，檢查發現3個濾筒已脫落，2根濾筒把緊螺桿已脫落，工業全自動濾水器內無任何部件，脫落的部件已進入管路中。分析認為更換為0.3mm精度的濾筒后，水中的砂子容易堵塞濾筒，導致過流量減小，同時水流對濾筒的沖擊力增大，加之工業全自動濾水器振動較大，一旦濾筒固定壓板螺栓松動，就可能導致濾筒脫落。
     臨時處理措施為對2號機組1號技術供水工業全自動濾水器精度為0.3mm的所有濾筒進行了更換，更換為精度為2mm的濾筒。工業全自動濾水器回裝后，將2號機組1號技術供水泵投入試運行，各部流量、壓力正常，目前2號機組1號技術供水泵已投入自動運行。建議擴大固定壓板尺寸。以后對工業全自動濾水器濾筒進行清掃工作時，需用管鉗旋緊把緊螺桿，加強對固定壓板牢固性的檢查。

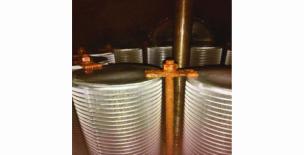

圖5濾筒把緊螺桿和固定壓板
     4)全自動濾水器，工業全自動濾水器出口流量顯示為負值。巡檢發現：4號機變2號技術供水泵運行時，1號技術供水泵1號工業全自動濾水器出口電磁流量計顯示為-43m3/h左右，查看4號機變1號工業全自動濾水器控制箱上“排污閥全關指示燈”未點亮，1號工業全自動濾水器排污電動閥在全關位置，1號技術供水泵未反轉。
     原因分析：全關機械和電氣節點均到達，排污閥動作次數較多，導致每次全關時實際位置不一致；
     處理情況：已多次調整過全關節點，運行一段時間后則會出現上述現象。目前排污時間定值為3h,出現負流量為偶發現象，待下次自動排污又會關嚴，且負流量較小(20m3/h以內，泵出口流量1800m3/h左右），對技術供水系統基本無影響，建議繼續觀察。
     經生產部同意，負流量小于20m3/h時不再填寫缺陷，后續持續觀察。
     5)工業全自動濾水器齒盤探頭未對準，電動機持續動作。
     巡檢發現：1號機技術供水1號工業全自動濾水器排污閥一直在全開位置，探頭與齒盤沒有對準，1號機技術供水1號工業全自動濾水器減速機持續運行無法停止。
     處理措施：重新調整齒盤探頭后，排污閥已工作正常，減速機已能正常停止。該缺陷已消除。
     汛期工業全自動濾水器排污周期為180min,枯水期排污周期為1440min。為了防止排污時間結束，減速機停不下來的情況，采用優化技術方案在控制邏輯中增加控制邏輯：增加減速機延時控制，當排污時間到達10min后，無論減速機是否停運，均發停減速機命令。
3全自動濾水器，工業全自動濾水器日常工作中技術供水系統注意事項
     1)日常巡檢中，注意檢查工業全自動濾水器出口流量、壓力顯示是否正常（流量低報警為1440m3/h),各供水用戶進出水流量是否正常，電磁流量計指示燈是否顯示正常；各供水用戶軸瓦溫度、油溫度、冷卻器進出風溫度是否正常。
     2)檢查工業全自動濾水器上下腔壓差是否正常，壓差高報警為0.04MPa。
     3)檢查全自動濾水器，工業全自動濾水器控制箱面板指示是否正常，工業全自動濾水器排污閥全關、全開節點已到達。
     4)檢查技術供水系統控制柜面板顯示正常，無相關報警，技術供水系統備用正常，無相關報警信號。
     5)檢查技術供水啟動柜柜內溫度正常，風機運行正常，軟啟顯示正常。
     6)技術供水系統閥門、管路無跑冒滴漏情況。
     7)檢查技術供水泵電機運行是否正常，是否存在異音，工業全自動濾水器是否有異音。
