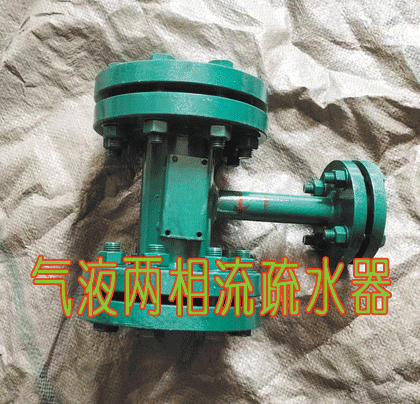

汽液兩相流疏水器液位調節閥系統安裝流程

汽液兩相流疏水器液位調節閥系統安裝流程
一、汽液兩相流疏水器液位調節閥安裝前準備
現場評估與環境要求
確認安裝區域遠離強電磁場（如大型電機、變壓器）且通風良好；
清理管道內雜質（焊渣、銹垢等），確保內壁光滑（粗糙度Ra≤3.2μm）。
設備與材料校驗
檢查疏水閥型號、密封件完整性及調節器水平度偏差（≤2mm/m）；
驗證信號管、汽平衡管等連接件材質符合設計要求（如304不銹鋼或UPVC）。
二、汽液兩相流疏水器液位調節閥設備定位與安裝
核心組件安裝
信號管（相變管）：垂直安裝于加熱器汽平衡管下部，與水平衡管連接，距彎頭≥6倍管徑；
調節器：水平放置（特殊情況可垂直），優先靠近加熱器出水方向，連接管長度短化且彎頭≤2個。
管道布局規范
入口管道直徑≥疏水閥公稱通徑（DN），出口管道≥5DN，直管段長度入口≥5DN、出口≥2DN；
管道坡度按1%-3%設置，入口坡向疏水閥，出口坡向排水點。
三、汽液兩相流疏水器液位調節閥連接與密封處理
法蘭與閥門連接
采用標準法蘭連接，密封墊片選用耐溫橡膠（適用溫度-20℃~120℃）；
緊固螺栓按對角線順序逐步擰緊，避免泄漏4。
電氣與接地要求
控制系統接地電阻≤10Ω，遠離電磁干擾源（間隔≥2m）；
帶電氣控制的型號需配置獨立電源開關及漏電保護裝置。
四、汽液兩相流疏水器液位調節閥調試與驗收
初步功能測試
打開排氣閥排出空氣，觀察疏水閥排水狀態，調節開啟壓力至設定值；
驗證水位控制能力，確保液位波動≤±10mm。
聯動調試優化
按壓力等級由高到低依次調試多個疏水閥，同步校準旁路閥與調節閥開度；
連續運行72小時，監測回收率≥98%且無蒸汽泄漏。
五、汽液兩相流疏水器液位調節閥維護與安全規范
定期維護
每月清洗濾網及校驗傳感器精度，每年檢查管道磨損（彎頭壁厚減薄量≤10%）；
冬季停機需排空管道存水，防止凍裂。
安全注意事項
禁止在密閉空間或高溫輻射區安裝，操作時佩戴防護裝備；
調試期間設置警示標識，避免誤觸運行設備。
安裝邏輯示意圖
[加熱器汽側]→[汽平衡管接口]
↓
[信號管]→[調節器]→[疏水閥]→[出口管道]
↑
[加熱器水側]←[水平衡管接口]
注：安裝后需通過PLC系統驗證液位調節響應時間＜5秒。
