汽液兩相流疏水器結構特點與安裝應用

汽液兩相流疏水器結構特點
       汽液兩相流疏水器，作為一種基于“汽液兩相流”原理和“控制流體理論”開發的節能環保產品，其結構特點主要體現在以下幾個方面：
汽液兩相流疏水器組成結構：
       本體：包含進水口、出水口、信號口以及調節流道。進水口和出水口分別位于調節流道的兩側，且均設置有連接法蘭，便于安裝與連接。信號口則位于本體的上方，用于采集汽液兩相的信號。節流孔板與漸縮板：節流孔板上沿調節流道的徑向設置有若干節流孔，用于控制流體的流量與壓力。漸縮板則設置于節流孔板之間，起到進一步調節流體狀態的作用。其他組件：如調節閥、旁路調節管及其上的旁路調節閥等，用于進一步調節和控制流體的流動。
汽液兩相流疏水器設計特點：
       自動調節：汽液兩相流疏水器能夠自動根據液位高低采集汽相、液相信號，并直接進入閥腔與疏水混合，通過調節疏水流量來穩定液位。這種自動調節機制使得系統運行更加穩定高效。無需外部動力：該裝置無需任何機械活動部件及電動傳動控制系統，減少了故障點和維護成本，提高了設備的安全性和可靠性。耐腐蝕與長壽命：閥芯等關鍵部件采用優質不銹鋼材料制成，具有良好的耐腐蝕性能，能夠滿足設備長期運行的需求。
汽液兩相流疏水器工作原理：
       疏水從加熱器出口流出，流經調節閥時，通過節流孔板和漸縮板的調節作用，實現流速、壓力的降低和流量的調節。同時，信號口采集到的汽液兩相信號通過內部機制影響疏水流量，從而達到穩定液位的目的。

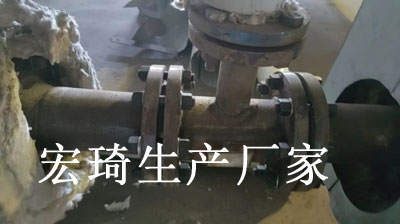

汽液兩相流疏水器安裝應用
       汽液兩相流疏水器廣泛應用于多個領域的蒸汽系統和需要液位控制的設備中，其安裝與應用需遵循以下原則：
汽液兩相流疏水器安裝位置：
       應選擇水平管道較低處或垂直向上處進行安裝，避免安裝在管道的頂點和垂直向下處。同時，應確保測量電極的軸線近似于水平方向（與水平線夾角一般為10°以?xún)?nèi)）。安裝位置應避免受到機械振動、高溫?zé)嵩粗苯虞椛浼案�蝕性氣體的影響，保持環境清潔干燥，便于日常維護和檢修。
汽液兩相流疏水器管道連接：
       入口管道應符合設計要求，直徑不小于疏水閥的公稱通徑（DN），以保證蒸汽流暢通無阻。出口管道直徑應根據實際需求選擇，但建議不小于疏水閥公稱通徑的5倍（5DN），以確保冷凝水能夠迅速排出。入口管道應有適當?shù)钠露�，指向疏水閥，以促進冷凝水自然流向疏水閥；出口管道則應有適當?shù)钠露龋�便于冷凝水快速排出�?/span>
汽液兩相流疏水器安裝要求：
       安裝過程中應避免將疏水閥置于強電磁場干擾的環境中，如大型電機或變壓器等設備附近。若與傳感器連接的管道是絕緣性的，則需使用接地環。傳感器部分應有良好的單獨接地線（銅芯截面積為1.6mm2），接地電阻應小于10Ω。安裝完成后應對疏水閥進行全面檢查，確認各部件安裝正確、無松動、泄漏現象。并按照產品說明書進行調試和性能測試，確保其能夠正常工作。
汽液兩相流疏水器應用領域：
       電力系統：廣泛應用于高、低壓加熱器、軸封加熱器、鍋爐連排及汽包、熱網加熱器等設備中。
       化工、石油行業：在熱交換器和擴容器等需要液位控制的設備中也有著重要的應用。
       其他工礦企業：如印染、鋼鐵冶金等行業的相關設備中，也常采用汽液兩相流疏水器來實現精確的液位控制和有效的疏水調節。
       綜上所述，汽液兩相流疏水器憑借其獨特的結構特點和廣泛的應用領域，在工業生產中發揮著重要的作用。
